до 3157 м
Характеристики
Обнаружение человек/авто
—
1029/3157
Распознавание человек/авто, м
—
257/789
Атермальный объектив, мм
—
35
Разрешение детектора, пикс
—
384х288 / 640х480/640х512
Поворот/наклон камеры
—
n x 360°/± 45°
Внешние интерфейсы
—
Ethernet
Класс защиты
—
IP-67
Взрывозащищённое исполнение
—
EX
Сквозное вращение 360°
и наклон ±45°
и наклон ±45°
Взрывозащищённое исполнение
EX
EX
Класс защиты IP-67
Высокочувствительная
ИК матрица
ИК матрица
Назначение

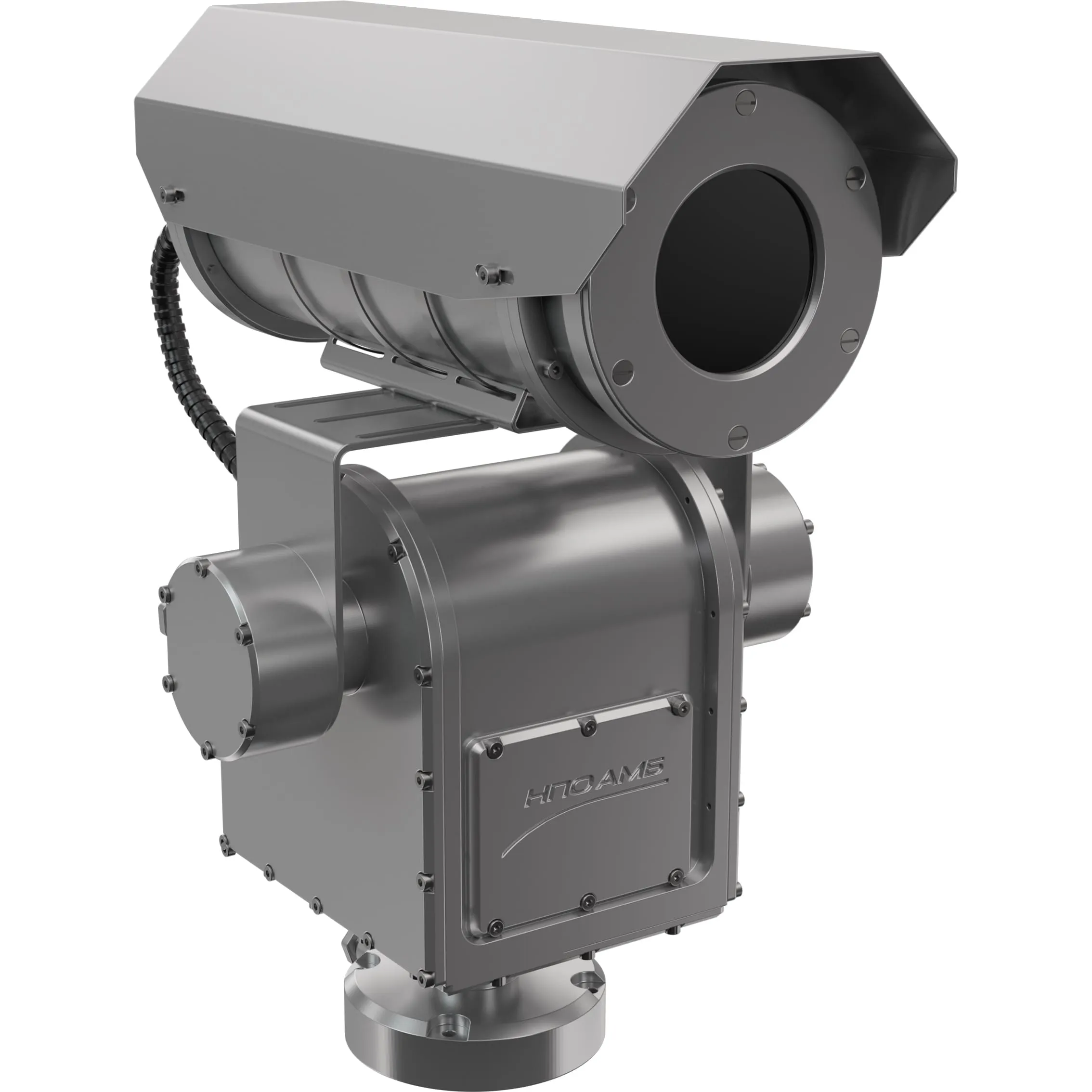

Разработаны специально для использования в потенциально взрывоопасных средах и для профилактики взрыво- и пожароопасных ситуаций. Имеет высоконадежный корпус со степенью защиты IP67. Тепловизионная камера выполнена на базе неохлаждаемого микроболометра и имеет светосильный атермальный объектив. Тепловизор установлен на маневренную поворотную платформу для простой перенастройки положения камеры. Широко применяются для видеонаблюдения на инфраструктурных объектах нефтяной и газовой отраслей, портах, на нефтяных платформах, на морских судах, промышленных отраслях (целлюлозные и текстильные производства и т.д.).
Взрывозащищенные «ИРБИС» с видеоканалом:
- Выполнены во взрывозащищённом кожухе EX, имеют корпус из нержавеющей стали с классом защиты IP-67
- Разработаны на базе высокочувствительной матрицы 384х288 или 640х480/640х512 пикс
- Имеют атермальный объектив до 100 мм
- Оборудованы маневренной поворотной платформой со сквозным вращением 360° и наклон ± 45°
- Легко интегрируются с российским и зарубежным ПО
Расшифровка маркировки тепловизоров ИРБИС OTL-1FхР Ex:
- Тип корпуса: O (only) – одномодульный корпус
- Модель тепловизора: TL- тепловизионный модуль с фотоприемным устройством, работающий в ИК-диапазоне от 7 до 14 мкм (длинноволновый диапазон).
- Количество модулей в изделии: 1 – в изделии 1 тепловизор
- Модель объектива: F (fixed) – Объектив с фиксированным фокусным расстоянием
- Фокусное расстояние объектива: х- 35; 50; 75; 100
- Наличие поворотного устройства: P
- Взрывозащищённое исполнение кожуха: Ex
Соответствует требованиям:
- Постановления Правительства РФ от 26.09.2016г. № 969 «Об утверждении требований к функциональным свойствам технических средств обеспечения транспортной безопасности и Технических регламентов Таможенного Союза»
- Технического регламента Таможенного союза ТРТС 012/2011«О безопасности оборудования для работы во взрывоопасных средах»
- Технического регламента Таможенного союза ТРТС 004/2011 «О безопасности низковольтного оборудования»
- Технического регламента Таможенного союза ТРТС 020/201 «Электромагнитная совместимость технических средств»
Показать остальное описание
Применение
АЭС/ТЭК
Промышленный сектор
Морские акватории и порты
Граница
Охрана природных ресурсов
Электрические сети и подстанции
Правительственные объекты
Логистические центры
НПЗ
Транспортная безопасность
|
Модель
|
ИРБИС ТСI TL384F35.02U Ех ИРБИС ТСI TL640F35.02U Ех |
| Тепловизионный канал | |
|
Частота кадров, кадр/с
|
25 |
|
Разрешение детектора, пикс
|
384x488 / 640x480 / 640x512 |
|
Дальность распознавания чел./авто, м
|
257/789 |
|
Дальность обнаружения чел./авто, м
|
1029/3157 |
|
Тип детектора
|
Неохлаждаемый |
|
Спектральный диапазон, мкм
|
7,5÷14 |
|
Размер пикселя, мкм
|
17 |
|
Чувствительность, мК
|
20/40 (согласовывается при заказе) |
|
Фокус ИК объектива, мм
|
фиксированный 35 |
| Поворотное устройство | |
|
Диапазон вращения по азимуту, град
|
Сквозное вращение 0°～ 360° |
|
Диапазон вращения по углу места, град
|
-45°～ +45° |
|
Скорость вертикального вращения, °/с
|
Регулируемая 1 до 60 °/с |
|
Скорость горизонтального вращения, °/с
|
Регулируемая 1 до 30 °/с |
|
Контроль положения поворотного устройства
|
Поддерживается |
| Сетевые параметры | |
|
Управление
|
ONVIF, Pelco-D |
|
Кодеки
|
H.264, MPEG-4, M-JPEG |
|
Внешние интерфейсы
|
Ethernet |
| Эксплуатационные параметры | |
|
Питание (согласовывается при заказе)
|
AC24/DC24/ 220 |
|
Диапазон рабочей температуры, °С
|
минус 40°С÷ плюс 50°С |
