и наклон -40°…+90 °
и зарубежным ПО
ИК матрица
Назначение
Контроль протяженных охраняемых зон и наблюдение на дальних расстояниях, распознание объектов на максимально удаленных дистанциях. Оснащены детектором с высоким разрешением и маневренной поворотной платформой для простой перенастройки положения, быстрого и плавного прохода камеры при осмотре обширных территорий. Широкоугольный объектив тепловизора с плавной регулировкой фокусного расстояния обеспечивает необходимую зону обнаружения. Зафиксировав несколько целей, комплекс автоматически и поочередно наводится на каждую из них для детальной визуализации и верификации свой / чужой. Не реагируют на помехи, создаваемые погодными условиями, растительностью в зоне обнаружения.

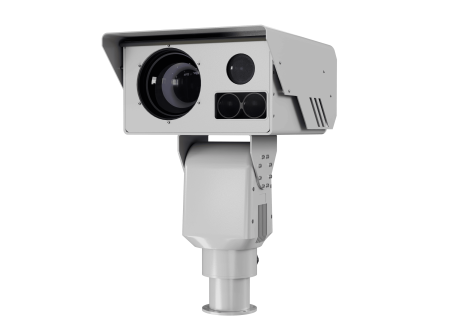

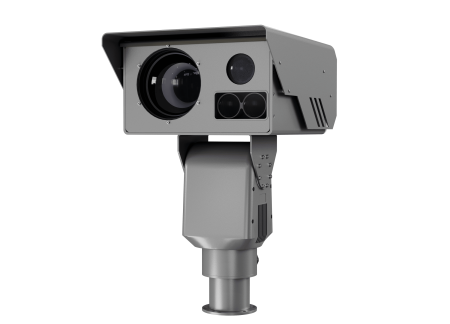

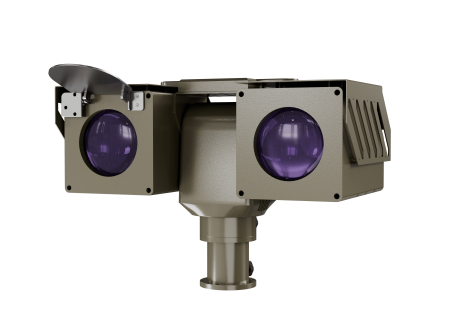

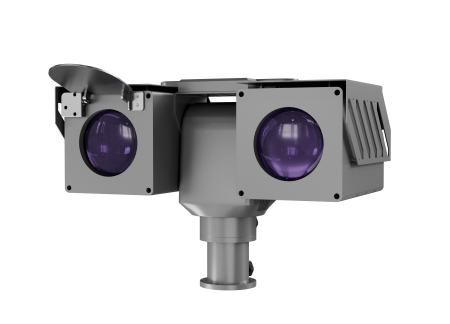

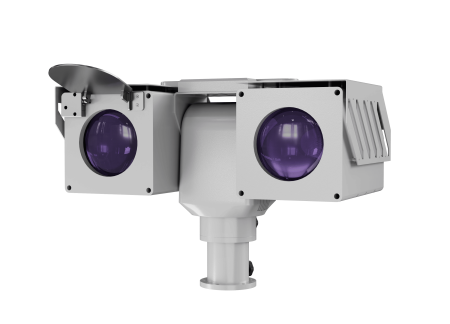

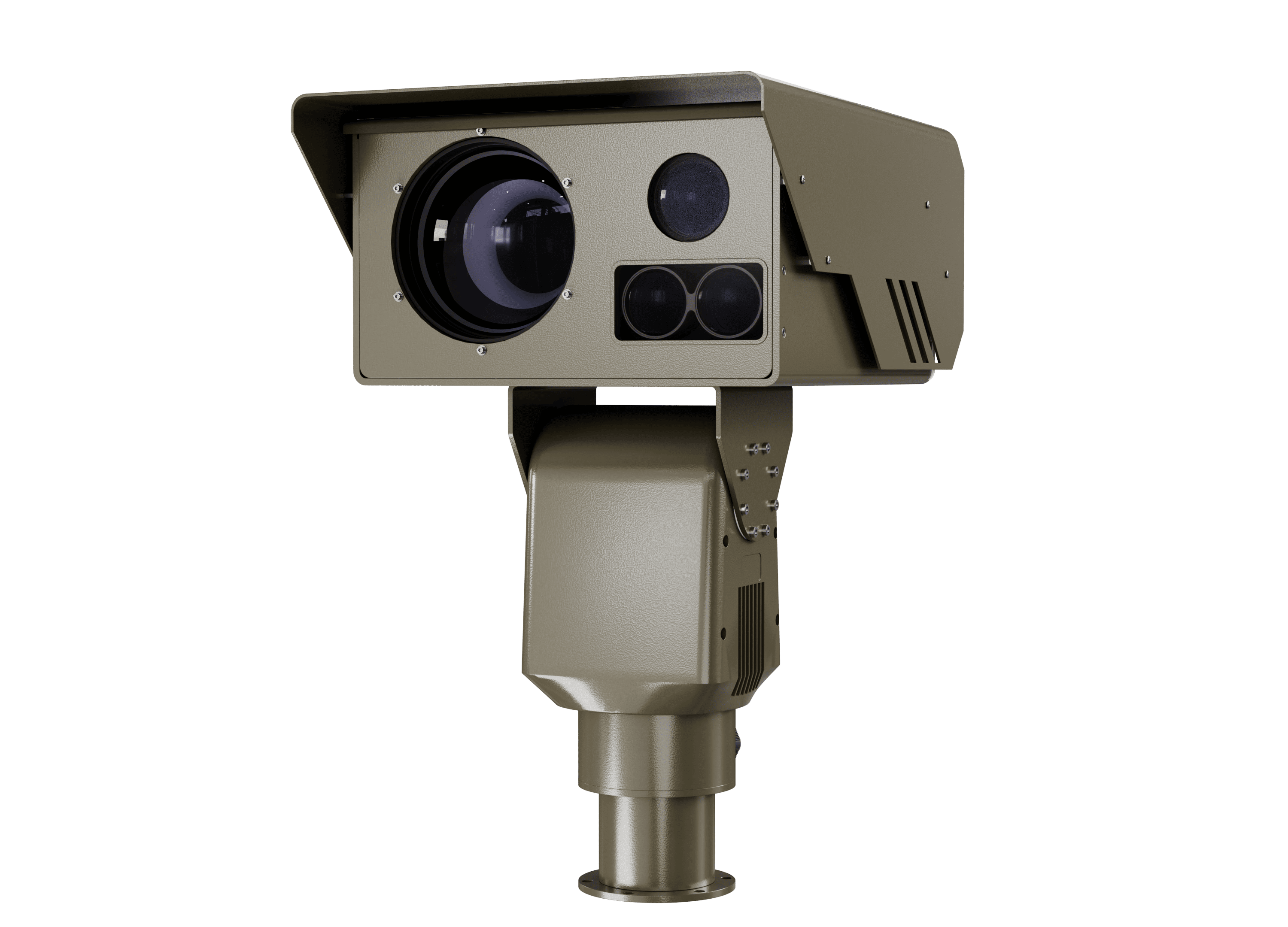

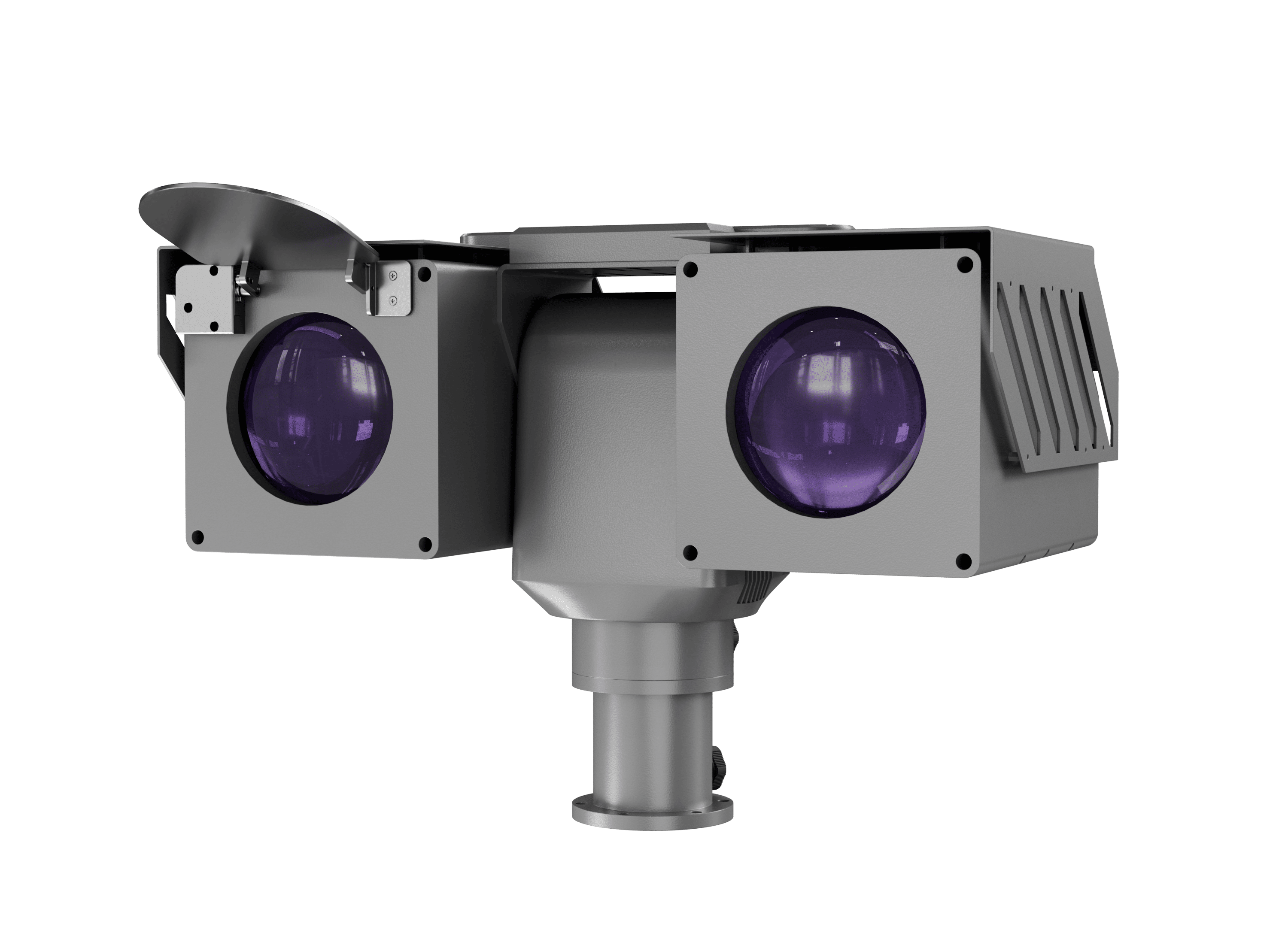

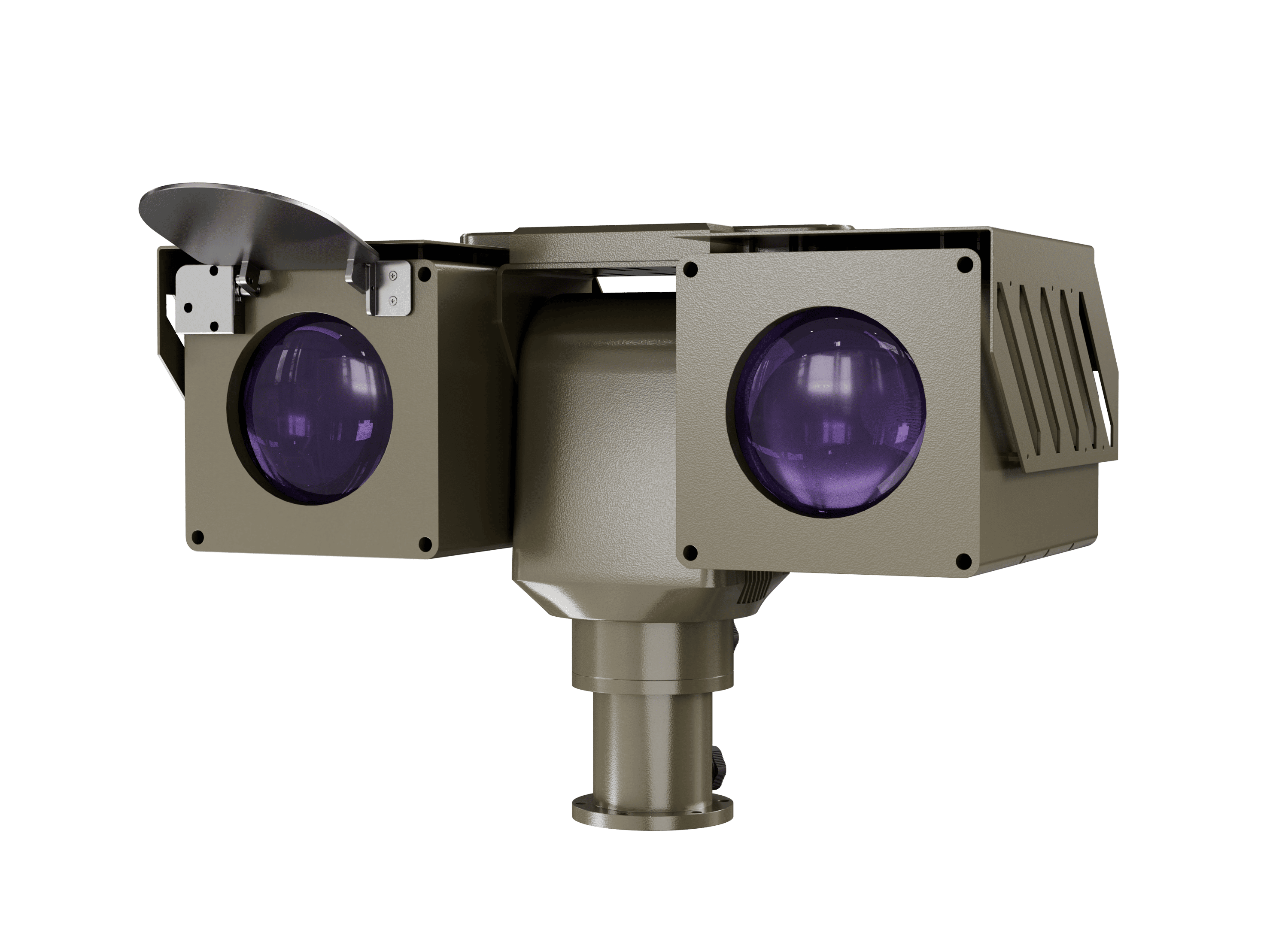

Поворотные тепловизоры «ИРБИС» с видеоканалом:
- Разработаны на базе высокочувствительной матрицы 640х512 пикс
- Имеют широкий выбор объективов
- Оснащены видеокамерой высокого разрешения
- Оборудованы маневренной поворотной платформой со сквозным вращением 360° и наклон -40°…+90°
Соответствует требованиям:
- Постановления Правительства РФ от 26.09.2016г. № 969 «Об утверждении требований к функциональным свойствам технических средств обеспечения транспортной безопасности и Технических регламентов Таможенного Союза»
- Технического регламента Таможенного союза ТРТС 012/2011«О безопасности оборудования для работы во взрывоопасных средах»
- Технического регламента Таможенного союза ТРТС 004/2011 «О безопасности низковольтного оборудования»
- Технического регламента Таможенного союза ТРТС 020/201 «Электромагнитная совместимость технических средств»
Для параметров обнаружения и идентификации указаны предельно максимальные дальности обнаружения и идентификации цели на основе расчета по критерию Джонсона. Реальная дальность обнаружения и идентификации цели может отличаться от указанной и зависит от фактических значений ряда параметров, относящихся к контролируемой области (в том числе внешние воздействующие факторы окружающей среды), самой цели и наблюдателю
Применение
| Характеристики тепловизионного канала | |
|
Тип детектора
|
Неохлаждаемый |
|
Разрешение детектора/пикс
|
640х512 |
|
Чувствительность / мК при f/1.0
|
<30 |
|
Спектральный диапазон / мкм
|
8-14 |
|
Размер пикселя/ мкм
|
12 |
|
Фокусное расстояние объектива
|
120 мм |
|
Горизонтальный угол обзора / град
|
3.5 |
|
Апертура / F
|
1 |
|
Фокусировка
|
Фиксированная |
|
Частота кадров / кадр/сек
|
25 |
| Расчетная дальность | |
|
Обнаружения человека / метров
|
5 000 |
|
Распознавания человека / метров
|
1 250 |
|
Идентификации человека / метров
|
625 |
|
Обнаружения ТС / метров
|
15 333 |
|
Распознавания ТС / метров
|
3 833 |
|
Идентификации ТС / метров
|
1 917 |
| Характеристики оптического канала | |
|
Разрешение
|
1920 × 1080 |
|
Чувствительность / люкс при F1.6
|
Цвет:0.0005 ; Ч/Б:0.0001 |
|
Сигнал/шум / Дб
|
50 дБ |
|
Частота кадров / кадр/сек
|
30 к/с |
|
Баланс белого
|
Автоматическое / Ручное |
|
Регулировка усиления
|
Автоматическое / Ручное |
|
Механический ИК фильтр
|
Присутствует |
|
Регулировка диафрагмы
|
Автоматическое / Ручное |
|
Шумоподавление
|
Присутствует |
|
Компенсация задней засветки
|
Присутствует |
|
Аппаратный широкий динамический диапазон (WDR)
|
Присутствует |
|
Автоматическая регулировка усиления (AGC)
|
Присутствует |
|
Объектив видеокамеры / мм
|
6.5-240 |
|
Апертура / F
|
1.5-4.8 |
|
Угол обзора по горизонтали / град
|
70-2.5 |
|
Оптическое увеличение
|
Х37 |
|
Видеокодеки
|
H.265 / H.264 / MJPEG |
|
ONVIF
|
ONVIF(PROFILE S,PROFILE G) |
|
Протоколы
|
TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,RTP,RTSP,RTCP,NTP,SMTP,SNMP,IPv6 |
| Общие | |
|
Тип платформы
|
Поворотный |
|
Вращение по горизонтали/по вертикали / град
|
360/-40 ~ +90 |
|
Скорость вращения по горизонтали/по вертикали / град/сек
|
45/45 |
|
Выход сигнала
|
Ethernet 10/100Base-TX, порт RJ-45 |
|
Питание /VDC
|
24 VDC |
|
Энергопотребление не более / Вт
|
150 Вт |
|
Защищенность / IP
|
66 |
|
Температура рабочая / °C
|
-40 до +50 |
|
Вес / кг
|
не более 40 |
