Полезная нагрузка 40 кг
Характеристики
Полезная нагрузка
—
40 кг
Точность позиционирования
—
0,05 °
Скорость поворота по горизонтали
—
300 °/сек
Угол поворота по горизонтали
—
0° ... 360 °
Полезная нагрузка 40 кг
Удобное расположение выводов кабелей
Поворот на 360°, с добавлением «запрещенной зоны»
Устойчивость к вибрации и колебаниям
Назначение

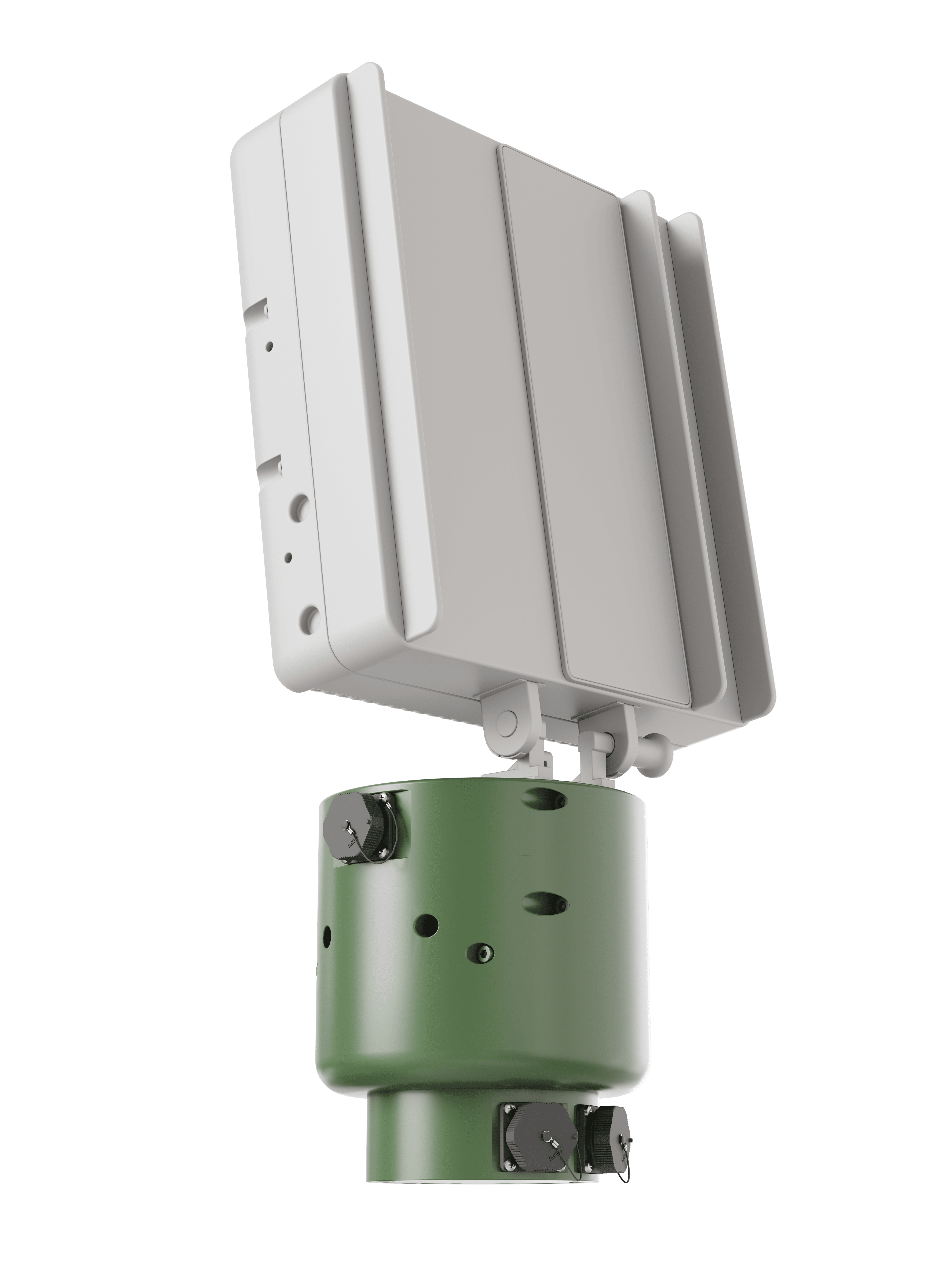

Предназначено для позиционирования антенных систем высокоскоростных радаров. Устройство обеспечивает равномерное круговое вращение установленного на нем оборудования по азимуту с заданными скоростями и его позиционирование в указанных угловых координатах.
Соответствует требованиям:
- Функциональным свойствам ТС обеспечения транспортной безопасности
- ТР ТС 004/2011. «О безопасности низковольтного оборудования»
- ТР ТС 020/201 «Электромагнитная совместимость технических средств»
Разработана и спроектирована для:
- Систем наблюдения и мониторинга средней и большой дальности
- Антенн
- Прожекторов и прочих полезных нагрузок
Основные отличия от существующих систем:
- Устройство изготовлено с использованием высокопрочных сплавов и адаптировано работе в самых суровых климатических условиях
- Удобное расположение выводов кабелей для подключения нагрузки в различных положениях: на кронштейне или по бокам на вал оси наклона ОПУ
- Простое подключение: выходы питания (24 V DC) и выходы ethernet (100 Мбит/с)
- Мгновенное время реакции и позиционирования
- Идеально для высокоточных перемещений антенных систем
- Защита от попадания влаги
- Работа без дополнительного обслуживания- поставил и забыл
- Контроль за работой через удобный интерфейс ПО
- Компактный дизайн
Показать остальное описание
Применение
Полезные нагрузки
Прожектора
Антенны
Системы наблюдения

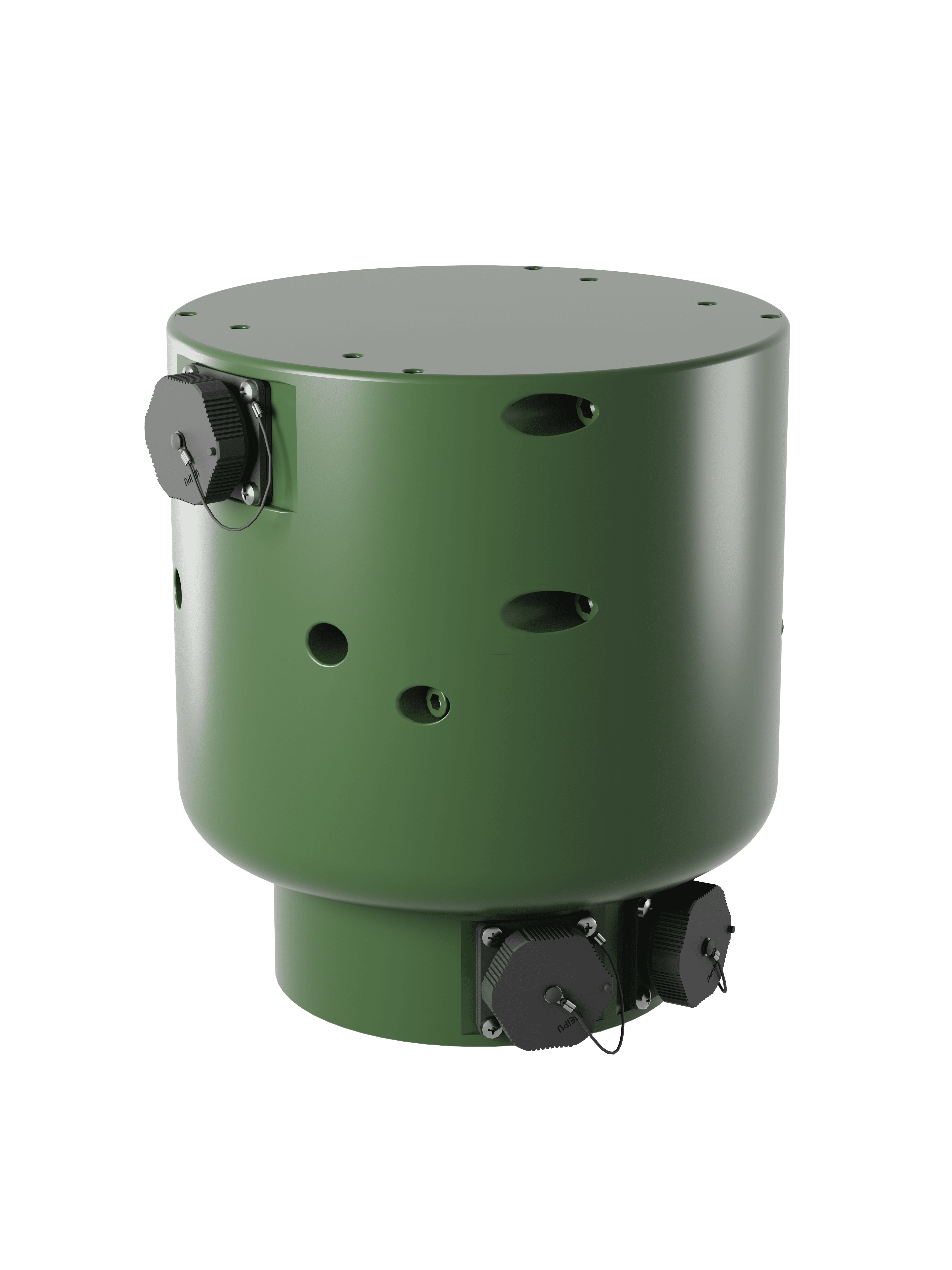

Технические характеристики поворотного устройства TL.0251
| Технические характеристики | |
|
Угол поворота по горизонтали (азимуту)
|
0° ... 360 ° |
|
Скорость поворота по горизонтали (азимуту)
|
300 °/сек |
|
Угловое ускорение по горизонтали (азимуту)
|
500 °/сек² |
|
Программируемые положения
|
64 |
|
Точность позиционирования
|
0,05 ° |
|
Возможность добавления запрещенной зоны
|
присутствует |
|
Полезная нагрузка
|
40 кг |
|
Макс.момент силы поворота по горизонтали (азимуту)
|
5.9 кгс×м |
|
Интерфейс
|
Ethernet/RS-485(опц) |
|
Интерфейс для настройки
|
WEB |
|
Канал стационарной части
|
1 × Ethernet / 1 × RS-485(опц) |
|
Интерфейс подключения полезной нагрузки
|
1000 BASE-T (ВОЛС-опция) |
| Эксплуатационные характеристики | |
|
Класс защиты
|
IP65 |
|
Масса
|
8 кг |
|
Габариты (ГхШхВ)
|
167х195х167 мм |
|
Напряжение питания
|
48 ± (10 %) В |
|
Потребляемая мощность
|
350 Вт |
|
Способ крепления
|
На кронштейн |
|
Рабочая температура эксплуатации
|
- 40 ... + 50 °С |
Показать остальные характеристики
ОПУ_TL.0251
481,4 кб
