Полезная нагрузка 25 кг
Характеристики
Полезная нагрузка
—
25 кг (опциально 50 кг)
Точность позиционирования
—
0,02 °
Скорость поворота по горизонтали
—
10 ... 1800 °/сек
Угол поворота по горизонтали
—
0° ... 360 °

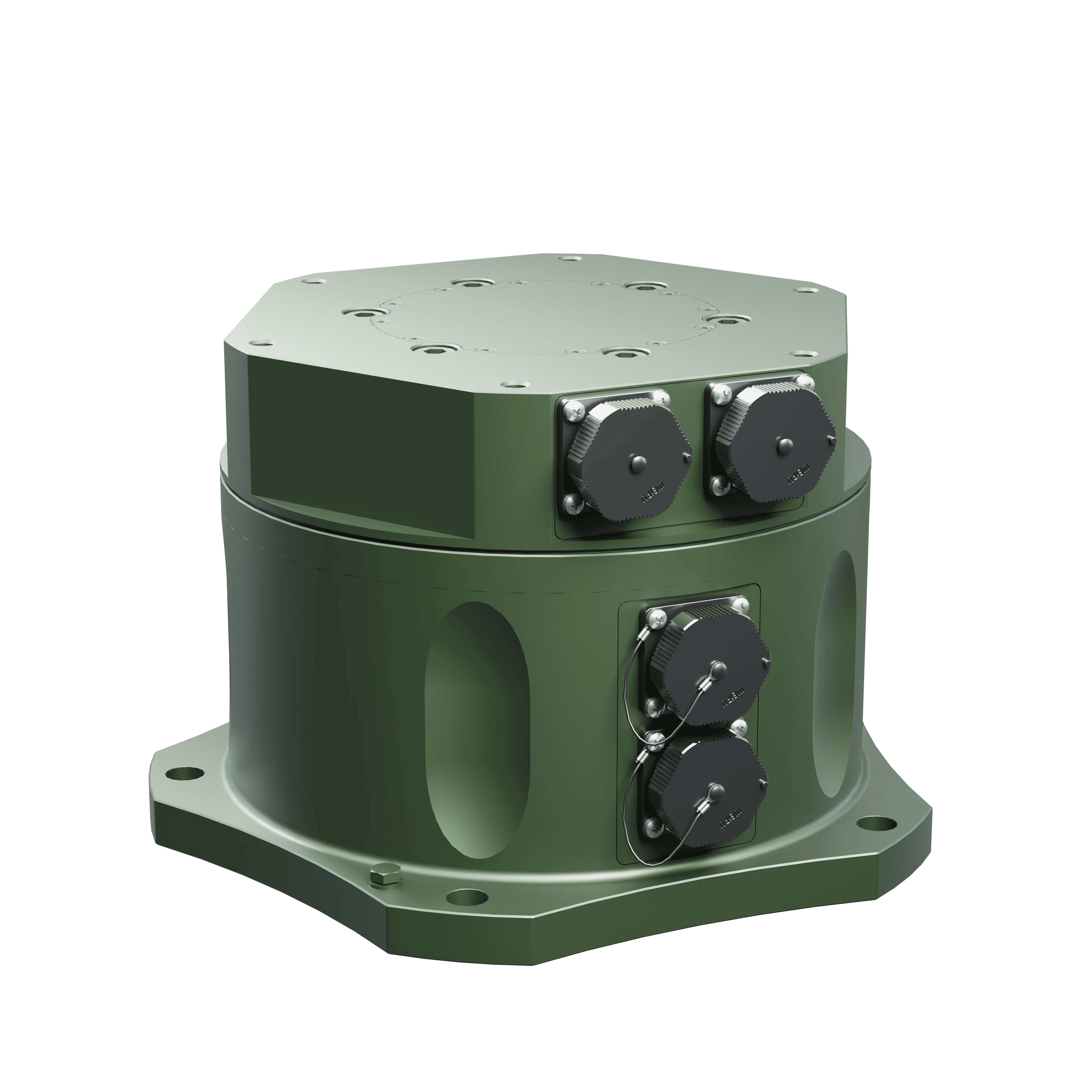

Полезная нагрузка 25 кг

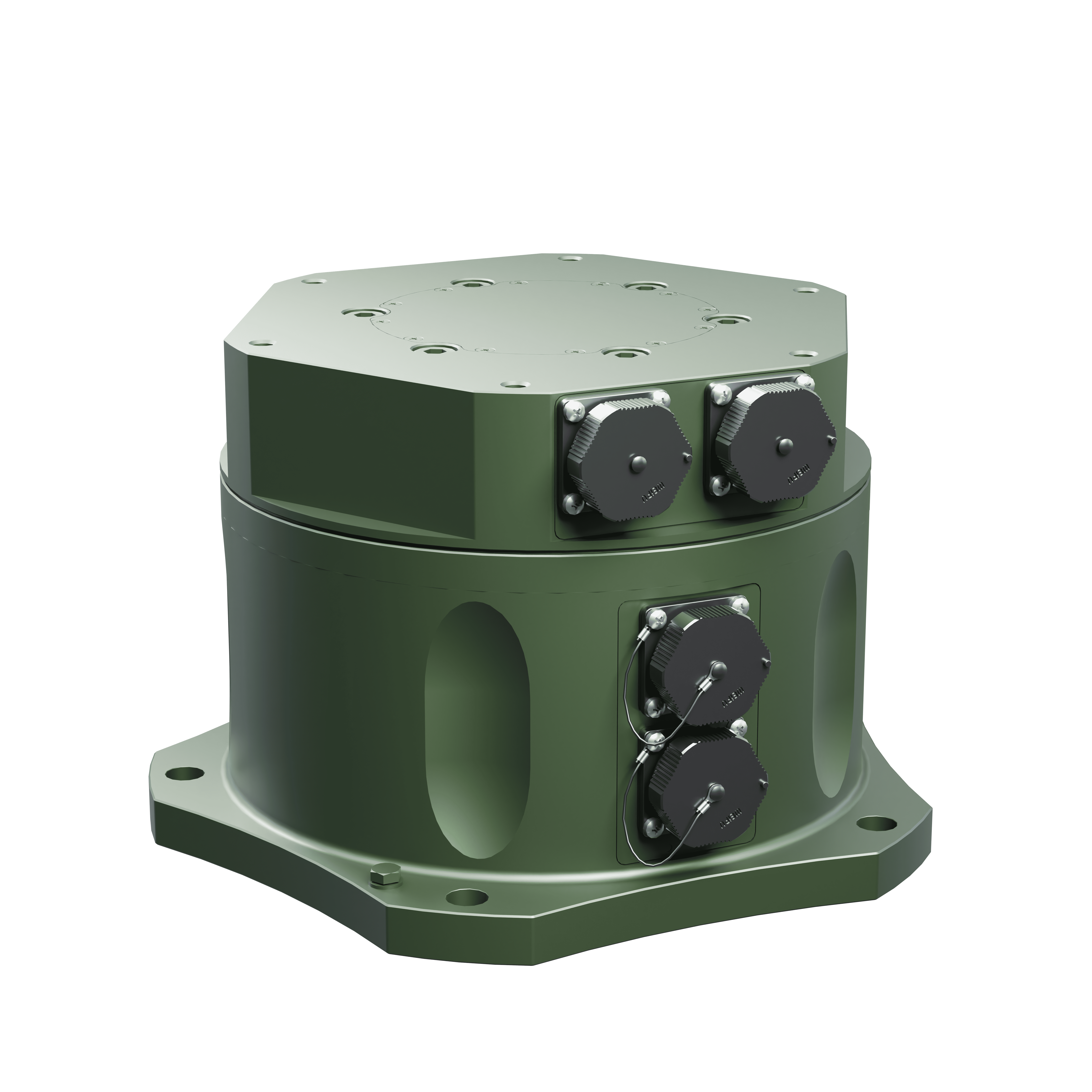

Удобное расположение выводов кабелей
Поворот на 360°, с добавлением «запрещенной зоны»
Устойчивость к вибрации и колебаниям

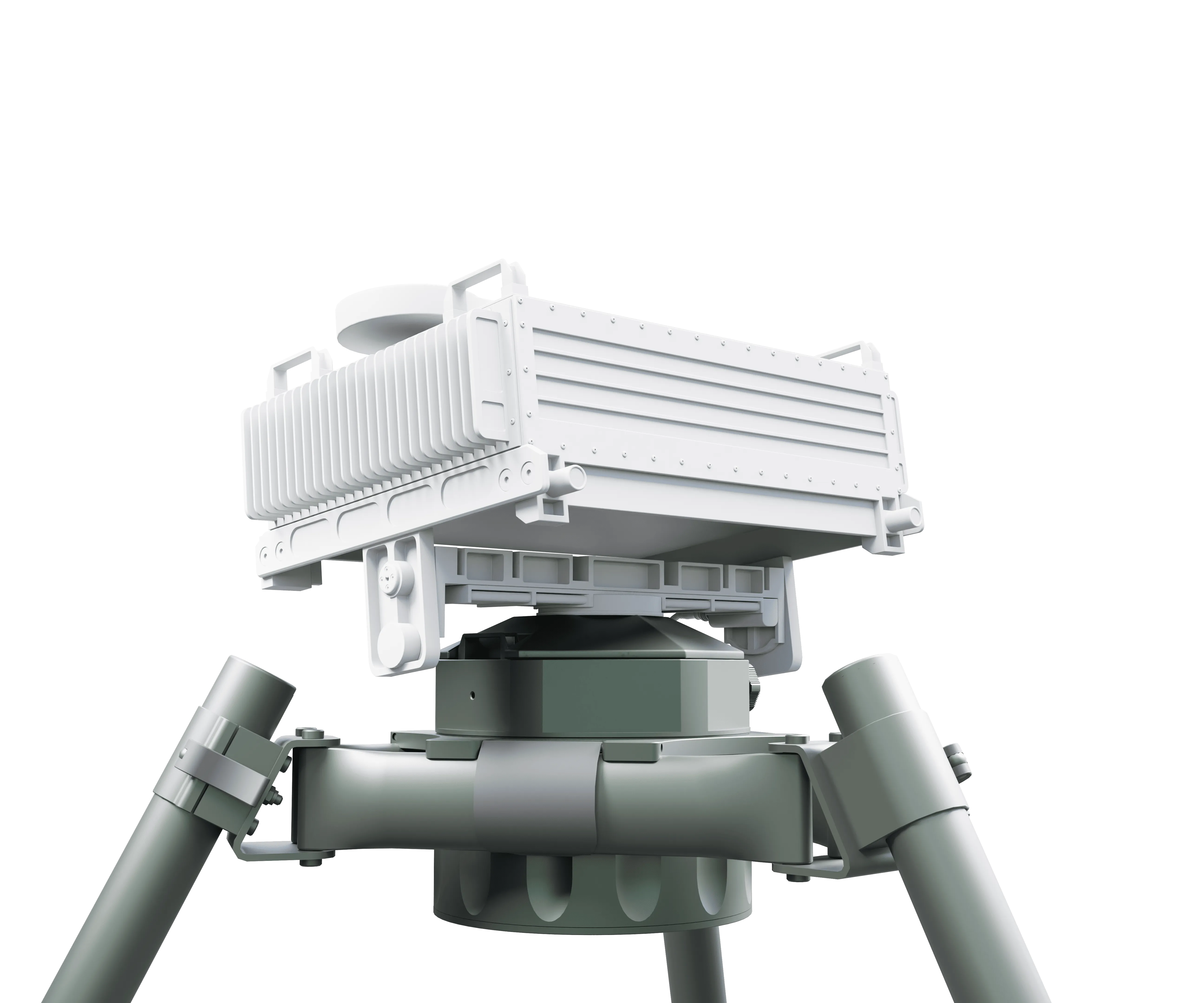

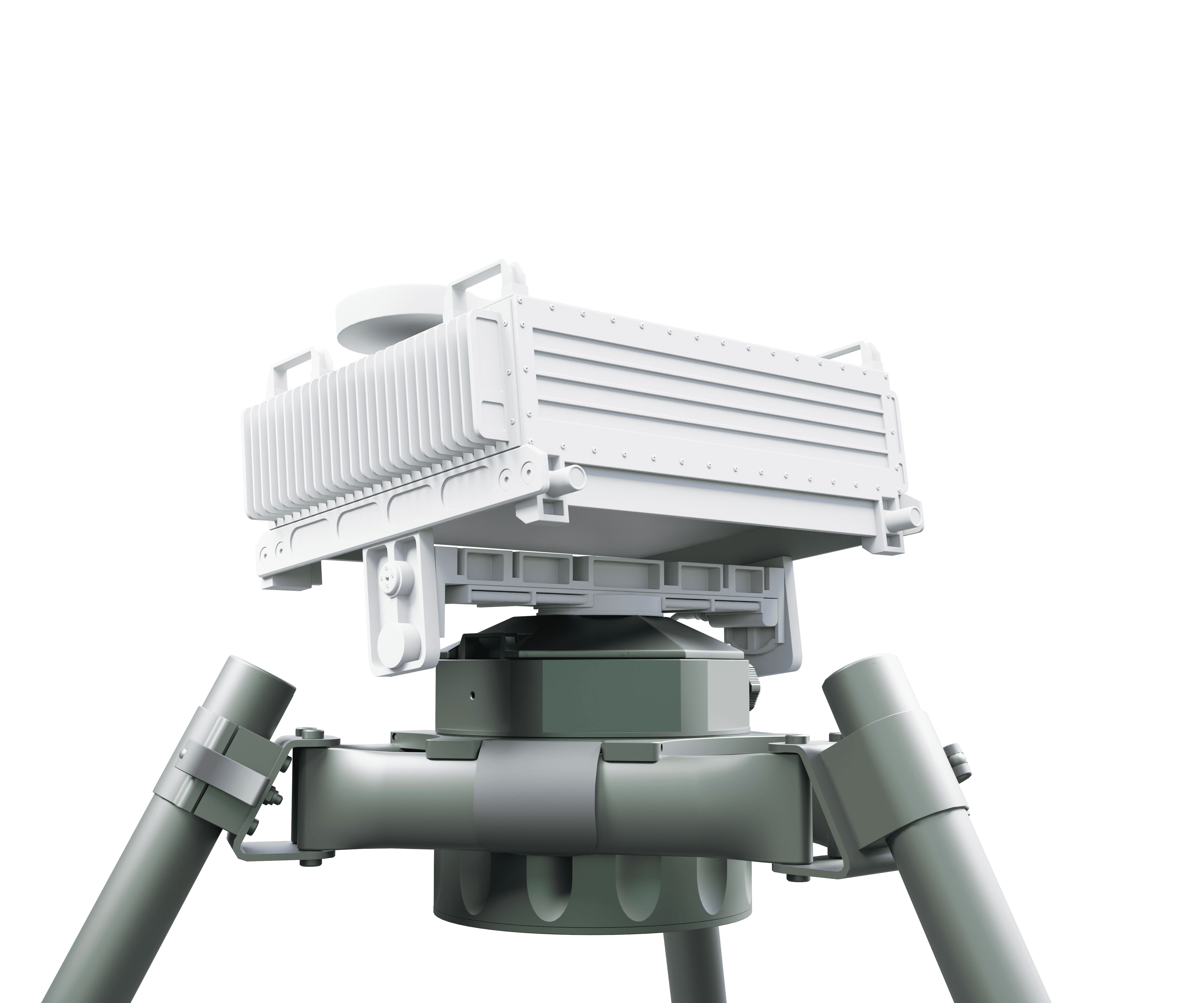

Назначение

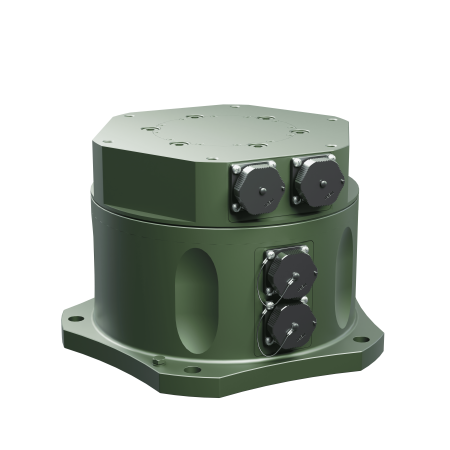

Предназначено для позиционирования антенных систем высокоскоростных радаров. Устройство обеспечивает равномерное круговое вращение установленного на него оборудования по азимуту с заданными скоростями и его позиционирование в указанных угловых координатах.
Соответствует требованиям:
- Функциональным свойствам ТС обеспечения транспортной безопасности
- ТР ТС 004/2011. «О безопасности низковольтного оборудования»
- ТР ТС 020/201 «Электромагнитная совместимость технических средств»
Разработана и спроектирована для:
- Систем наблюдения и мониторинга средней и большой дальности
- Антенн
- Прожекторов и прочих полезных нагрузок
Основные отличия от существующих систем:
- Устройство изготовлено с использованием высокопрочных сплавов и адаптировано работе в самых суровых климатических условиях
- Удобное расположение выводов кабелей для подключения нагрузки в различных положениях: на кронштейне или по бокам на вал оси наклона ОПУ
- Простое подключение: выходы питания (24 V DC) и выходы ethernet (100 Мбит/с)
- Мгновенное время реакции и позиционирования
- Идеально для высокоточных перемещений антенных систем
- Защита от попадания влаги
- Работа без дополнительного обслуживания- поставил и забыл
- Контроль за работой через удобный интерфейс ПО
- Компактный дизайн
Показать остальное описание
Применение
Полезные нагрузки
Прожектора
Антенны
Системы наблюдения
Технические характеристики поворотного устройства TL.0026
| Технические характеристики | |
|
Угол поворота по горизонтали
|
0° ... 360 ° |
|
Скорость поворота по горизонтали
|
10 ... 1800 °/сек |
|
Дискретность возвращения фактического положения поворотной платформы не хуже
|
0,01 ° |
|
Точность позиционирования
|
0,02 ° |
|
Возможность добавления запрещенной зоны
|
присутствует |
|
Полезная нагрузка
|
25 кг (опциально 50 кг) |
|
Макс.момент силы поворота
|
10 Н×м |
|
Рекуперация энергии при торможении
|
присутствует |
|
Режим торможения при отсутствии питания
|
присутствует |
|
Тип энкодера
|
присутствует |
|
Самодиагностика до функционального узла
|
абсолютный |
|
Интерфейс управления/полезной нагрузки
|
ВОЛС / RS-485 |
|
Максимальная скорость обмена
|
115200 б/сек |
| Эксплуатационные характеристики | |
|
Класс защиты
|
IP66 |
|
Масса
|
не более 12,5 кг |
|
Габариты (ГхШхВ)
|
248×239×148 мм |
|
Напряжение питания
|
24-35 В |
|
Потребляемая мощность
|
не более 450 Вт |
|
Рабочая температура эксплуатации
|
- 40 ... + 70 °С |
Показать остальные характеристики
ОПУ_TL.0026
611 кб
