Полезная нагрузка 100 кг
Характеристики
Полезная нагрузка
—
100 кг (возможно увеличение)
Точность позиционирования
—
0,05 °
Скорость поворота по горизонтали
—
3 ... 1100 °/сек
Угол поворота по горизонтали
—
0° ... 360 °
Полезная нагрузка 100 кг
Удобное расположение выводов кабелей
Поворот на 360°, с добавлением «запрещенной зоны»
Устойчивость к вибрации и колебаниям
Назначение

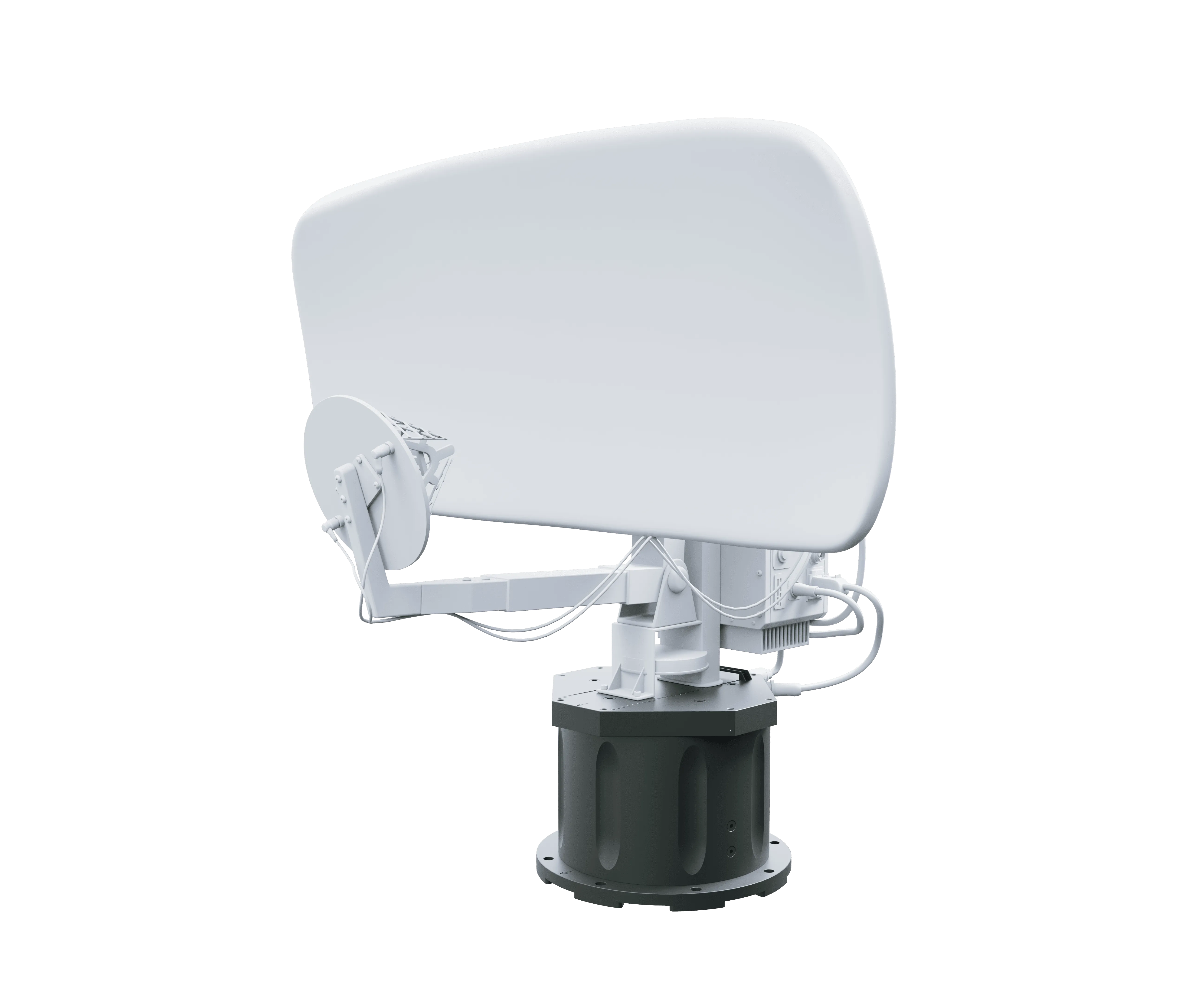

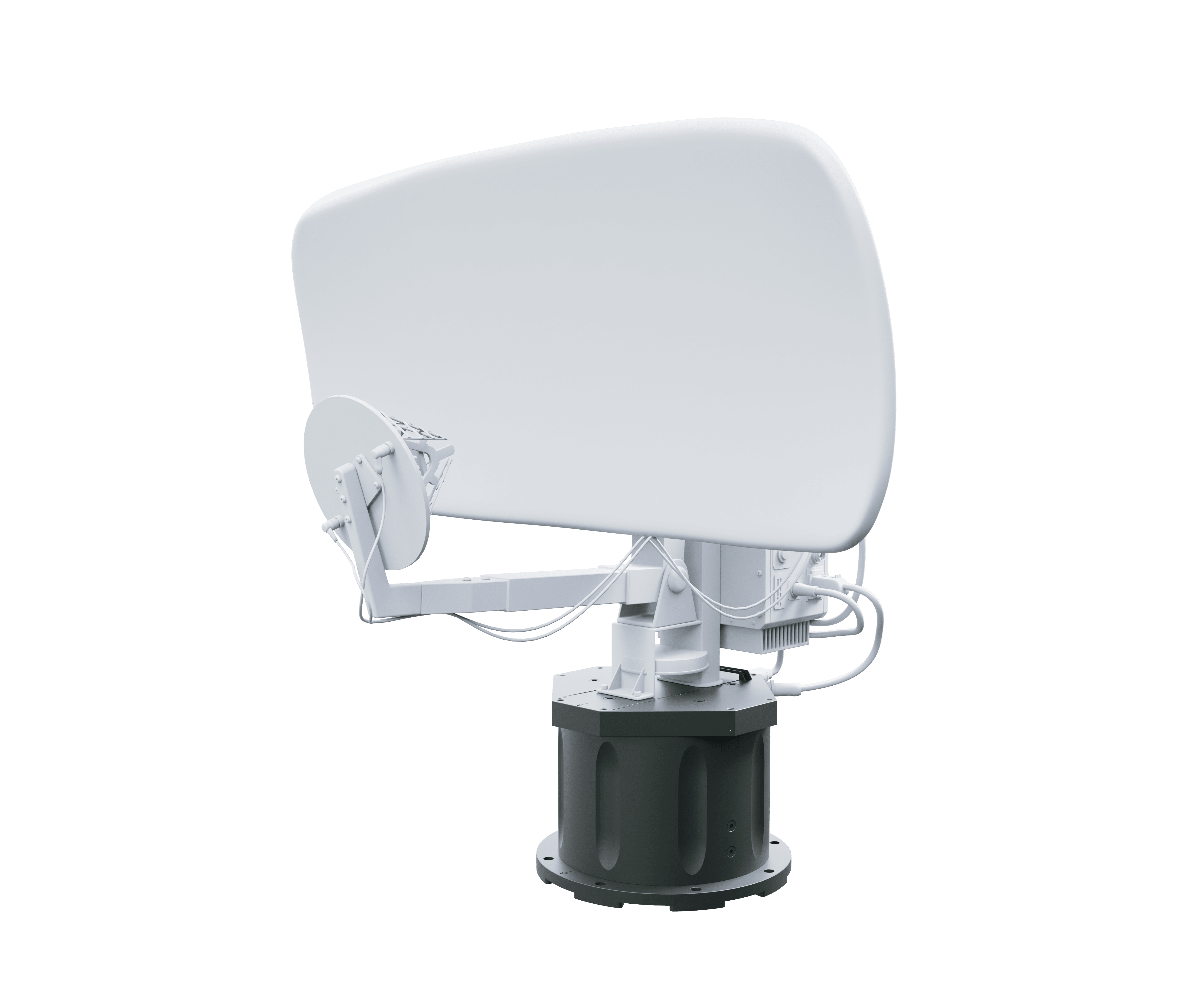

Предназначено для позиционирования антенных систем высокоскоростных радаров. Устройство обеспечивает равномерное круговое вращение установленного на него оборудования по азимуту с заданными скоростями и его позиционирование в указанных угловых координатах.
Соответствует требованиям:
- Функциональным свойствам ТС обеспечения транспортной безопасности
- ТР ТС 004/2011. «О безопасности низковольтного оборудования»
- ТР ТС 020/201 «Электромагнитная совместимость технических средств»
Разработана и спроектирована для:
- Систем наблюдения и мониторинга средней и большой дальности
- Антенн
- Прожекторов и прочих полезных нагрузок
Основные отличия от существующих систем:
- Устройство изготовлено с использованием высокопрочных сплавов и адаптировано работе в самых суровых климатических условиях
- Удобное расположение выводов кабелей для подключения нагрузки в различных положениях: на кронштейне или по бокам на вал оси наклона ОПУ
- Простое подключение: выходы питания (24 V DC) и выходы ethernet (100 Мбит/с)
- Мгновенное время реакции и позиционирования
- Идеально для высокоточных перемещений антенных систем
- Защита от попадания влаги
- Работа без дополнительного обслуживания- поставил и забыл
- Контроль за работой через удобный интерфейс ПО
- Компактный дизайн
Показать остальное описание
Применение
Полезные нагрузки
Прожектора
Антенны
Системы наблюдения

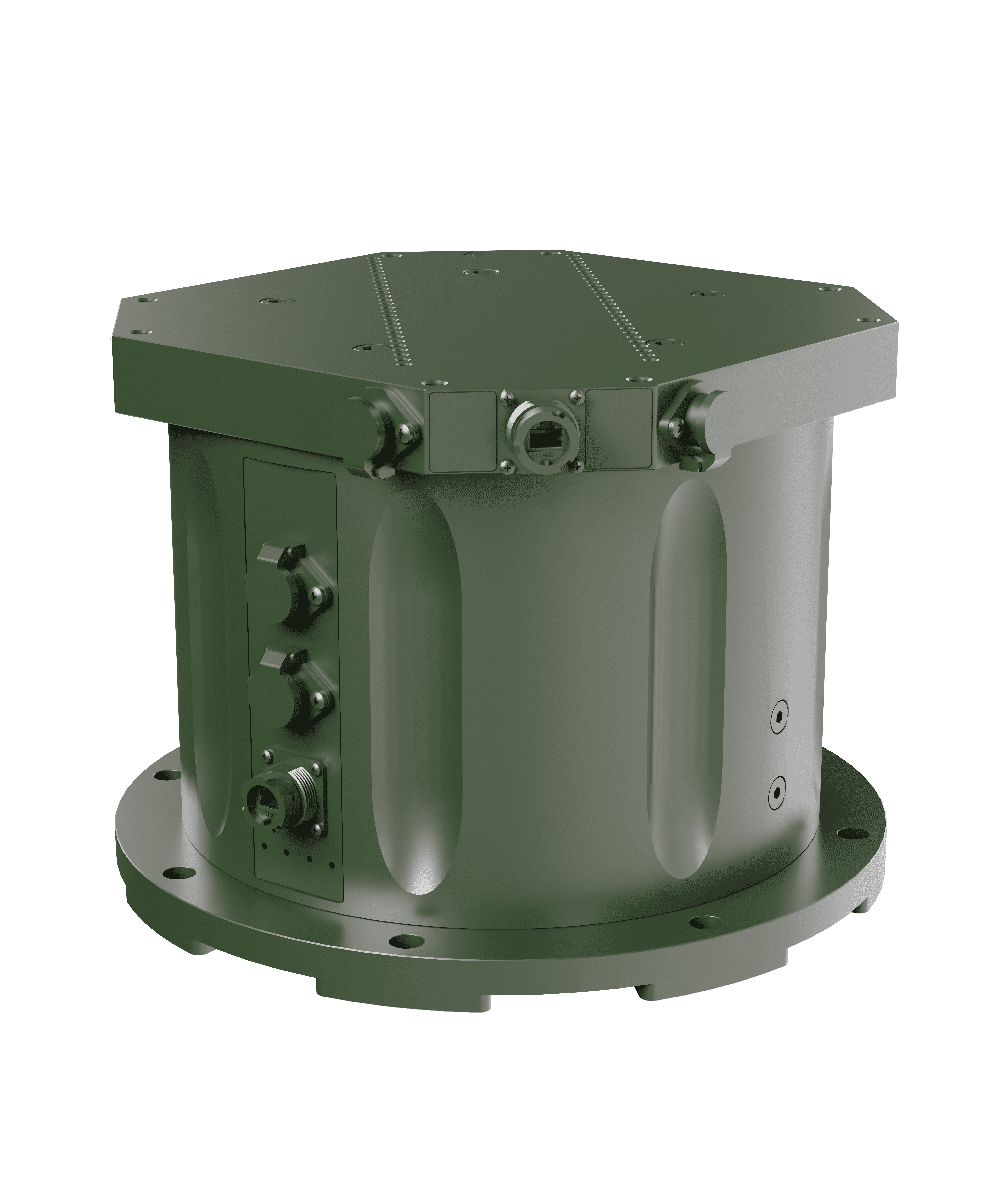

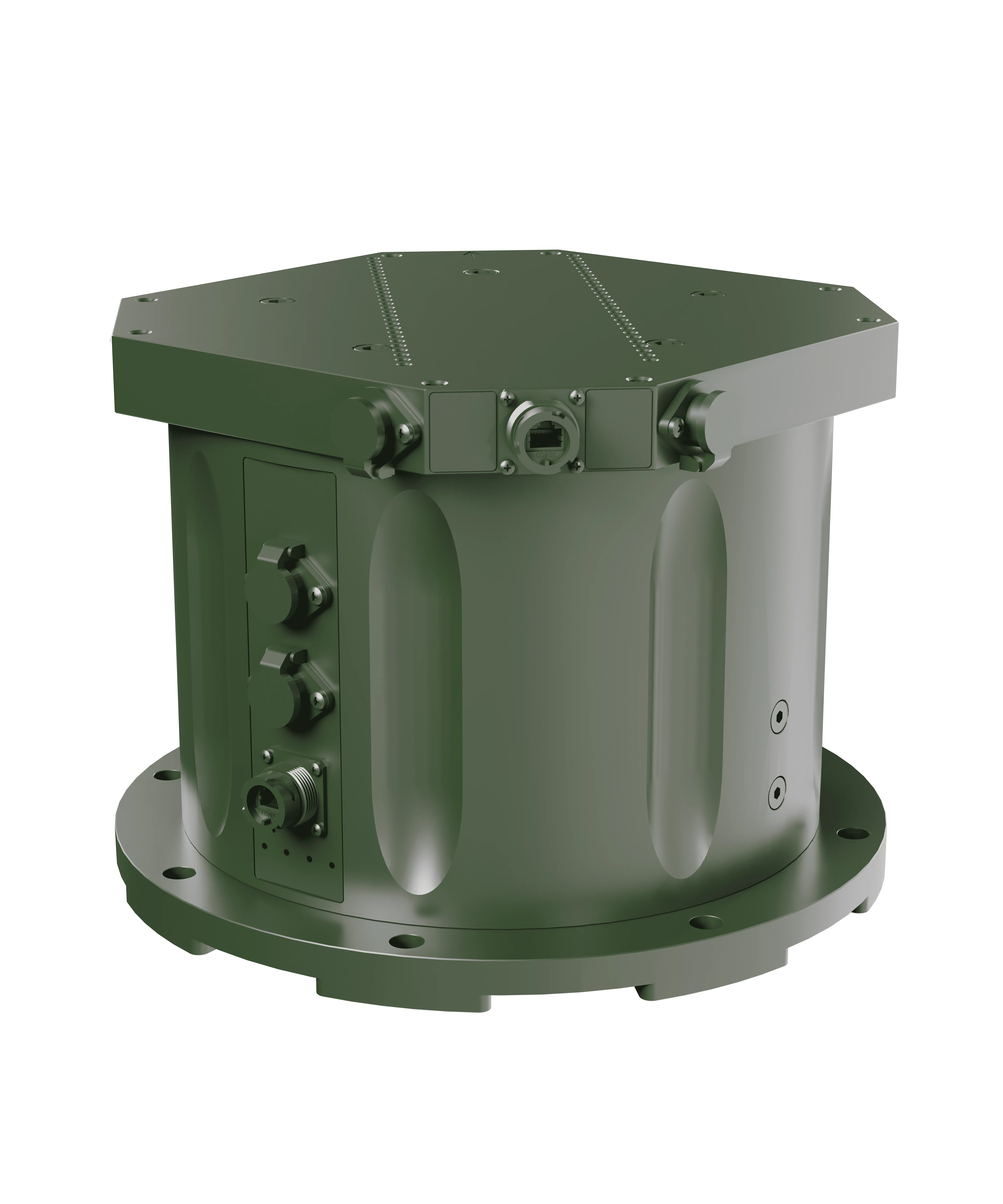

Технические характеристики поворотного устройства TL.0020
| Технические характеристики | |
|
Угол поворота по горизонтали (азимуту)
|
0° ... 360 ° |
|
Скорость поворота по горизонтали (азимуту)
|
3 ... 1100 °/сек |
|
Точность позиционирования
|
0,05 ° |
|
Возможность работы в «качающем» режиме
|
присутствует |
|
Полезная нагрузка
|
100 кг (возможно увеличение) |
|
Интерфейс
|
RS-485/Ethernet |
|
Интерфейса для настройки
|
WEB |
|
Максимальная скорость обмена по RS
|
115200 б/сек |
|
Количество адресуемых приемников на одной линии передачи RS
|
до 255 шт |
|
Максимальная дистанция управления по линии передачи RS
|
не менее 1500 м |
|
Скорость обмена по Ethernet
|
1 Гбит/сек |
| Эксплуатационные характеристики | |
|
Класс защиты
|
IP54 |
|
Масса
|
не более 28 кг |
|
Габариты (ГхШхВ)
|
24-35 В |
|
Напряжение питания
|
не более 450 Вт |
|
Потребляемая мощность
|
На кронштейн |
|
Рабочая температура эксплуатации
|
- 40 ... + 50 °С |
Показать остальные характеристики
ОПУ_TL.0020
694,3 кб
