Полезная нагрузка 10 кг
Характеристики
Полезная нагрузка
—
10 кг
Точность позиционирования
—
0,3 °
Скорость поворота по горизонтали
—
1 ... 40 °/сек
Угол поворота по верт./гор.
—
0 ... 50 ° / 0 ... 360 °
Макс.момент силы поворота, кгс×м: в вертикальной плоскости / в горизонтальной плоскости
—
0,4 ± (10 %)
Поворот: по вертикали по горизонтали
Полезная нагрузка 10 кг
Удобное расположение выводов кабелей
Устойчивость к вибрации и колебаниям
Назначение
Маневренная поворотная платформа предназначена для перемещения установленного на него оборудования в заданных пределах по углу места и азимуту с заданными скоростями. Обеспечивает широкий диапазон углов наклона и высокую поворотную скорость, что значительно увеличивает ракурсы наблюдения.
Соответствует требованиям:
- Функциональным свойствам ТС обеспечения транспортной безопасности
- ТР ТС 004/2011. «О безопасности низковольтного оборудования»
- ТР ТС 020/201 «Электромагнитная совместимость технических средств»
Разработана и спроектирована для:
- Систем наблюдения и мониторинга средней и большой дальности
- Антенн
- Прожекторов и прочих полезных нагрузок
Основные отличия от существующих систем:
- Устройство изготовлено с использованием высокопрочных сплавов и адаптировано работе в самых суровых климатических условиях
- Удобное расположение выводов кабелей для подключения нагрузки в различных положениях: на кронштейне или по бокам на вал оси наклона ОПУ
- Простое подключение: выходы питания (24 V DC) и выходы ethernet (100 Мбит/с)
- Мгновенное время реакции и позиционирования
- Идеально для высокоточных перемещений антенных систем
- Защита от попадания влаги
- Работа без дополнительного обслуживания- поставил и забыл
- Контроль за работой через удобный интерфейс ПО
- Компактный дизайн
Показать остальное описание
Применение
Полезные нагрузки
Прожектора

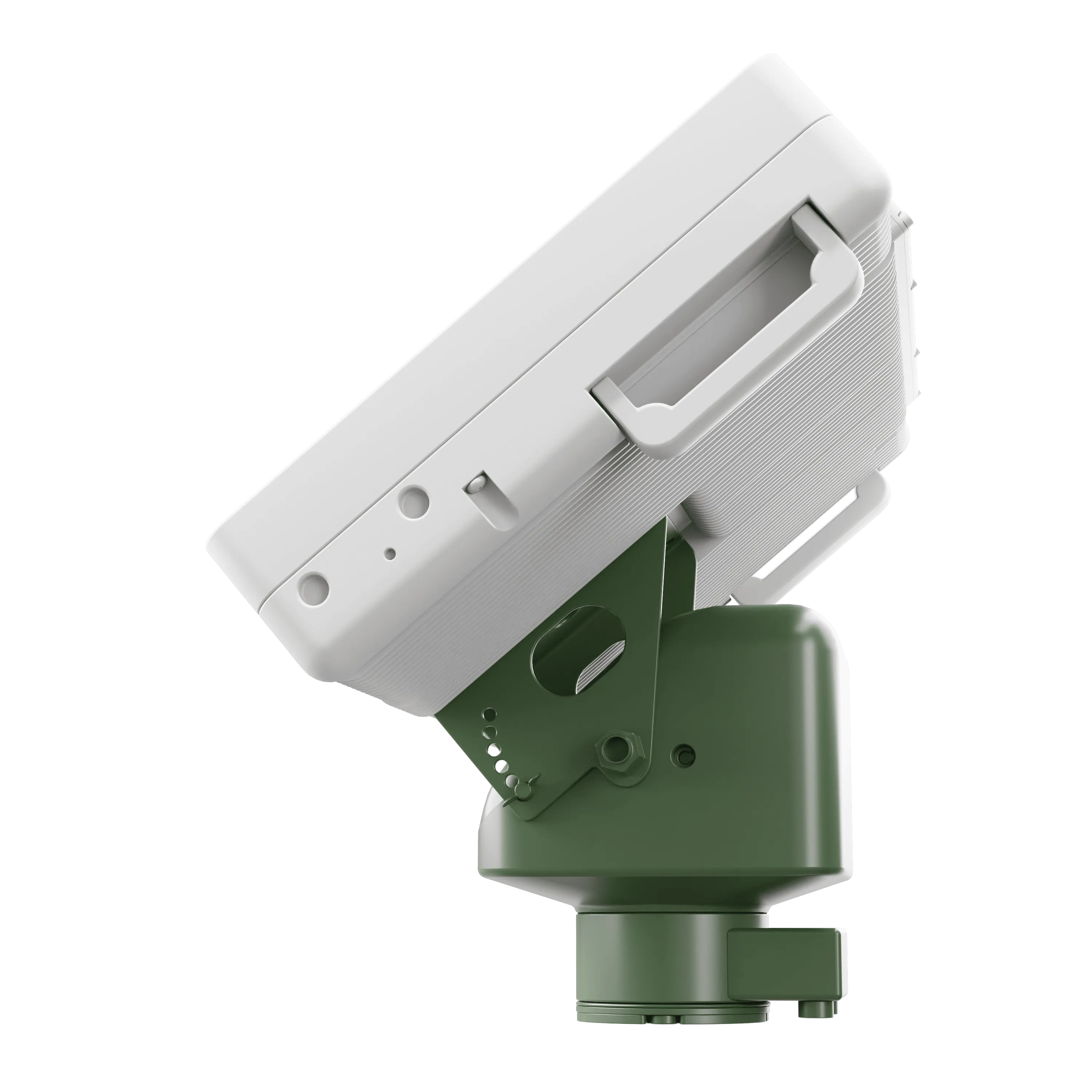

Антенны
Системы наблюдения

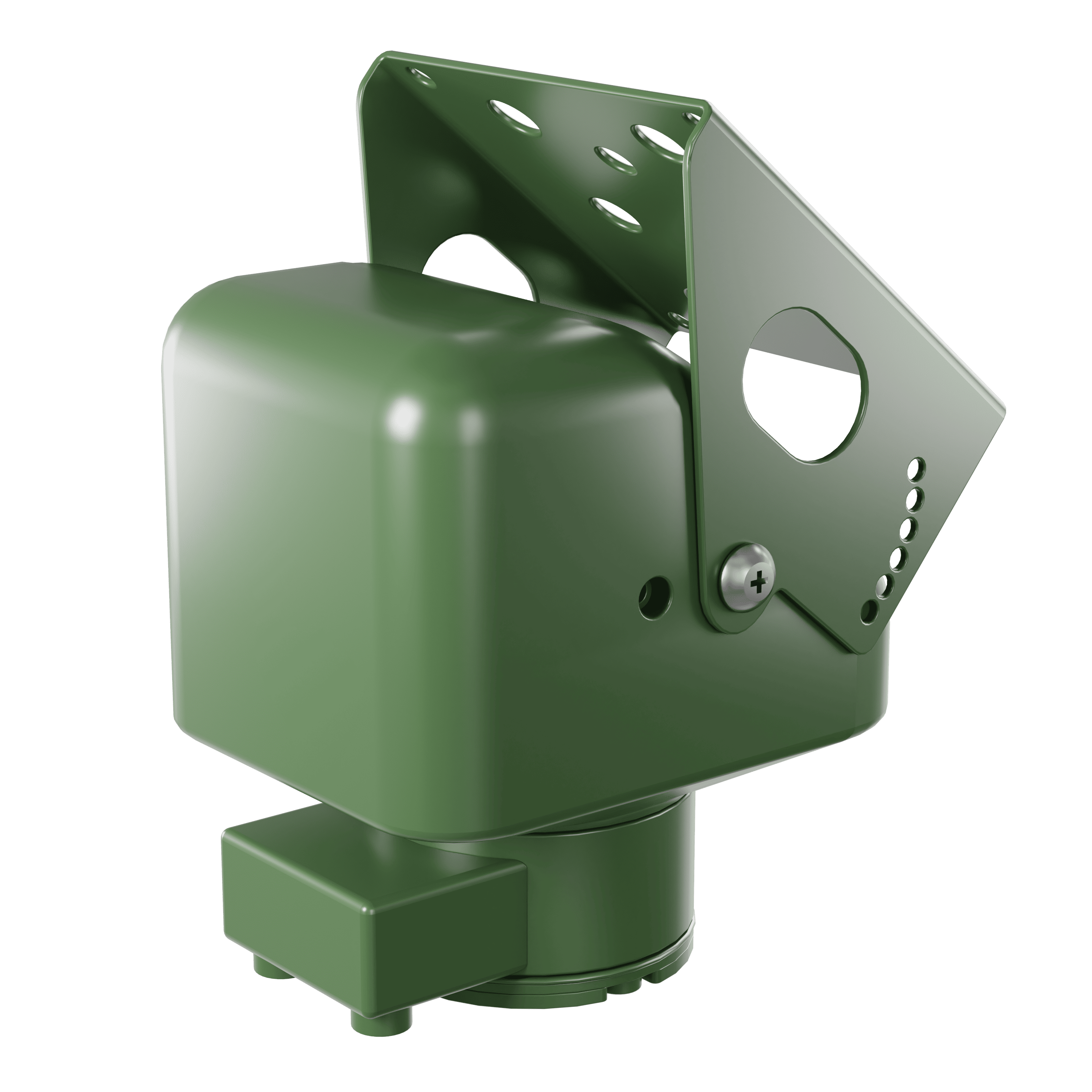

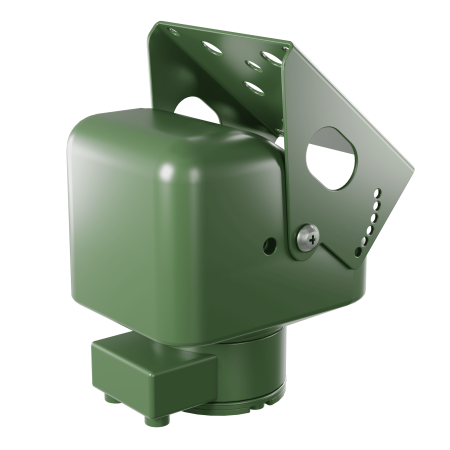

Технические характеристики поворотного устройства TL.0105
| Технические характеристики | |
|
Угол поворота по вертикали / по горизонтали
|
0 ... 50 ° / 0 ... 360 ° |
|
Скорость поворота по горизонтали
|
1 ... 40 °/сек |
|
Программируемые положения
|
64 |
|
Количество фиксированных положений поворотного кронштейна по углу места
|
6 |
|
Точность позиционирования
|
0,3 ° |
|
Полезная нагрузка
|
10 кг |
|
Макс.момент силы поворота в горизонтальной плоскости
|
0,4 ± (10 %) кгс×м |
|
Интерфейс
|
Ethernet |
|
Интерфейс для настройки
|
WEB |
|
Канал стационарной части
|
1 × Ethernet |
|
Интерфейс подключения полезной нагрузки
|
1000 BASE-TX |
|
Протокол управления
|
Pelco-D и сервисный протокол |
| Эксплуатационные характеристики | |
|
Класс защиты
|
IP65 |
|
Масса
|
3 кг |
|
Габариты (ГхШхВ)
|
129,7×167,2×163,8 мм |
|
Напряжение питания
|
24 ± (10 %) В |
|
Потребляемая мощность
|
85 Вт |
|
Способ крепления
|
На кронштейн |
|
Рабочая температура эксплуатации
|
- 40 ... + 50 °С |
Показать остальные характеристики
ОПУ_TL.0105
577,4 кб
