Полезная нагрузка 20 кг
Характеристики
Полезная нагрузка
—
20 кг
Точность позиционирования
—
0,3 °
Скорость поворота, град./сек по вертикали / по горизонтали
—
1 ... 14.8 / 1 ... 40
Угол поворота по верт./гор.
—
+45° ... -90° / 0° ... 360°
Макс.момент силы поворота, кгс×м: в вертикальной плоскости / в горизонтальной плоскости
—
1.2 /0.4
Удобное расположение выводов кабелей
Поворот на 360°, с добавлением «запрещенной зоны»
Устойчивость к вибрации и колебаниям

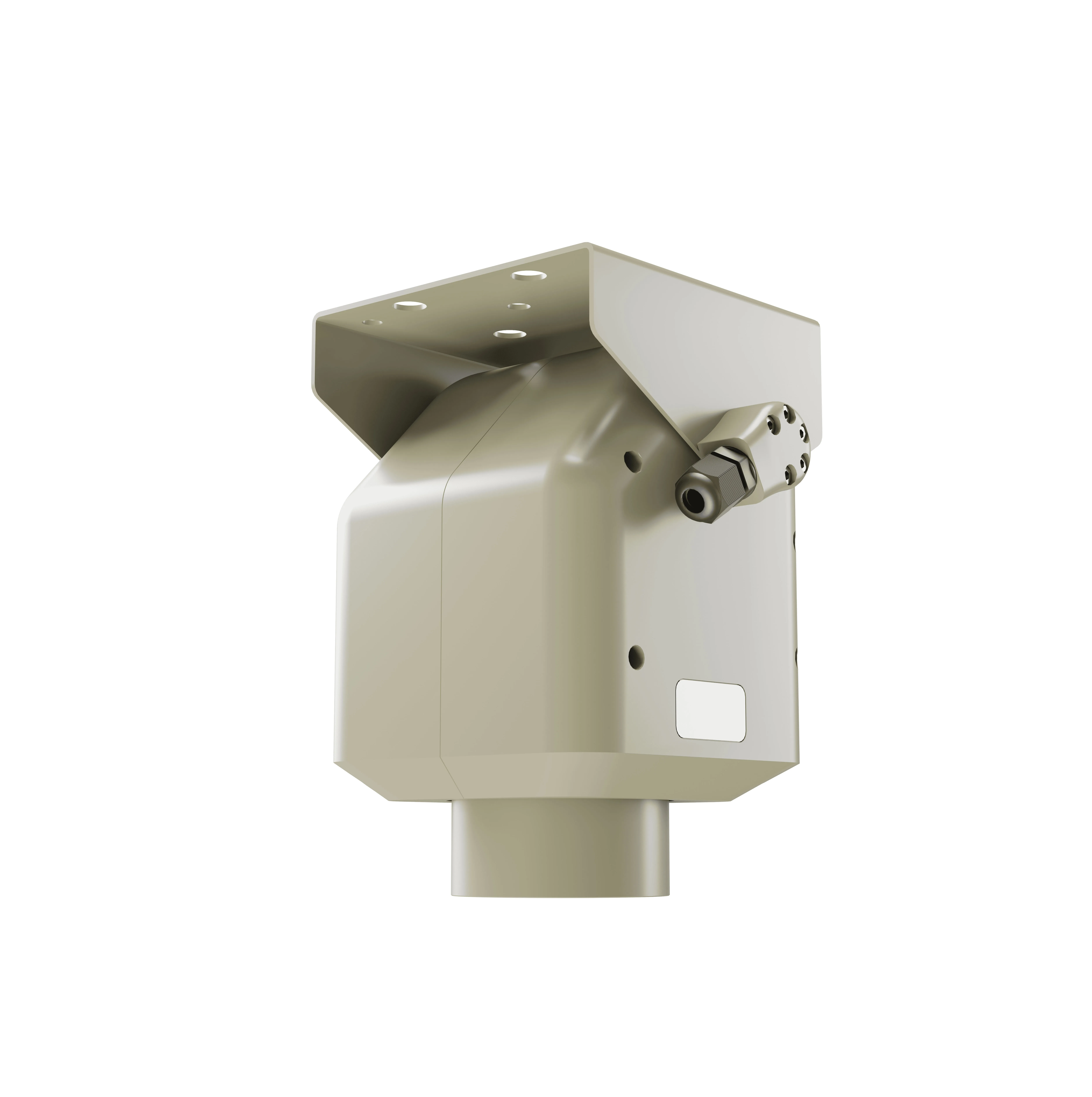

Высоконагрузочное поворотное устройство (20 кг)
Назначение
ОПУ до 20 кг - маневренное опорно-поворотное устройство для антенн и других полезных нагрузок до 20 кг. Вращение и позиционирования установленного на ОПУ оборудования (антенны, систем видеонаблюдения, прожектора) в заданных пределах по углу места и азимуту с происходит автоматически с заданными скоростями и высокой точностью. Представлена в двух моделях:
- TL.0009 с высокой поворотной скоростью.
- TL.0191 с максимальным моментом силы поворота в вертикальной и горизонтальной плоскостях для устойчивости оборудования на платформе.
Разработана и спроектирована для:
- Систем наблюдения и мониторинга средней и большой дальности
- Антенн
- Прожекторов и прочих полезных нагрузок
Основные отличия от существующих систем:
- Устройство изготовлено с использованием высокопрочных сплавов и адаптировано работе в самых суровых климатических условиях
- Удобное расположение выводов кабелей для подключения нагрузки в различных положениях: на кронштейне или по бокам на вал оси наклона ОПУ
- Простое подключение: выходы питания (24 V DC) и выходы ethernet (100 Мбит/с)
- Мгновенное время реакции и позиционирования
- Идеально для высокоточных перемещений антенных систем
- Защита от попадания влаги
- Работа без дополнительного обслуживания- поставил и забыл
- Контроль за работой через удобный интерфейс ПО
- Компактный дизайн
Показать остальное описание
Применение
Полезные нагрузки
Прожектора

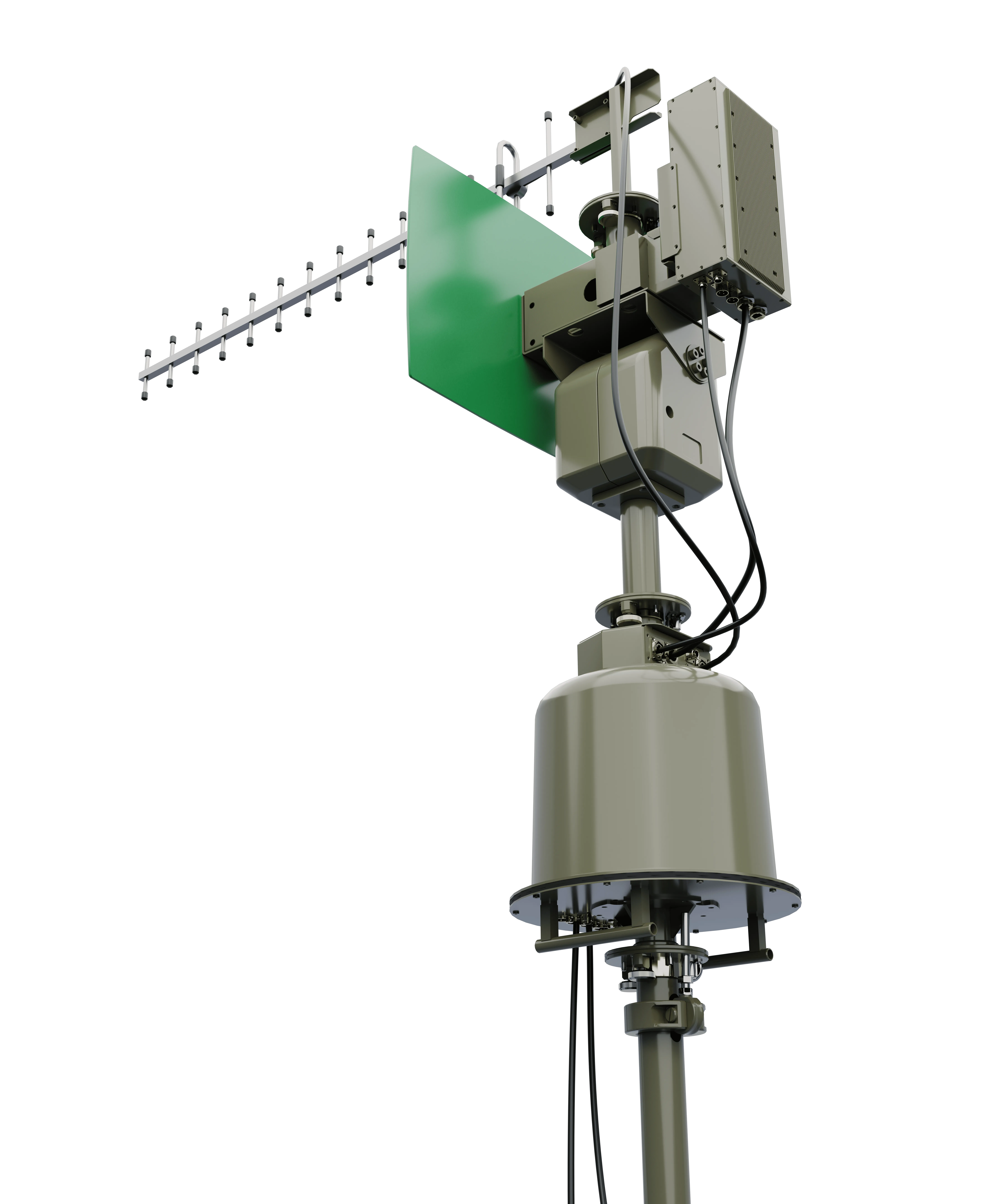

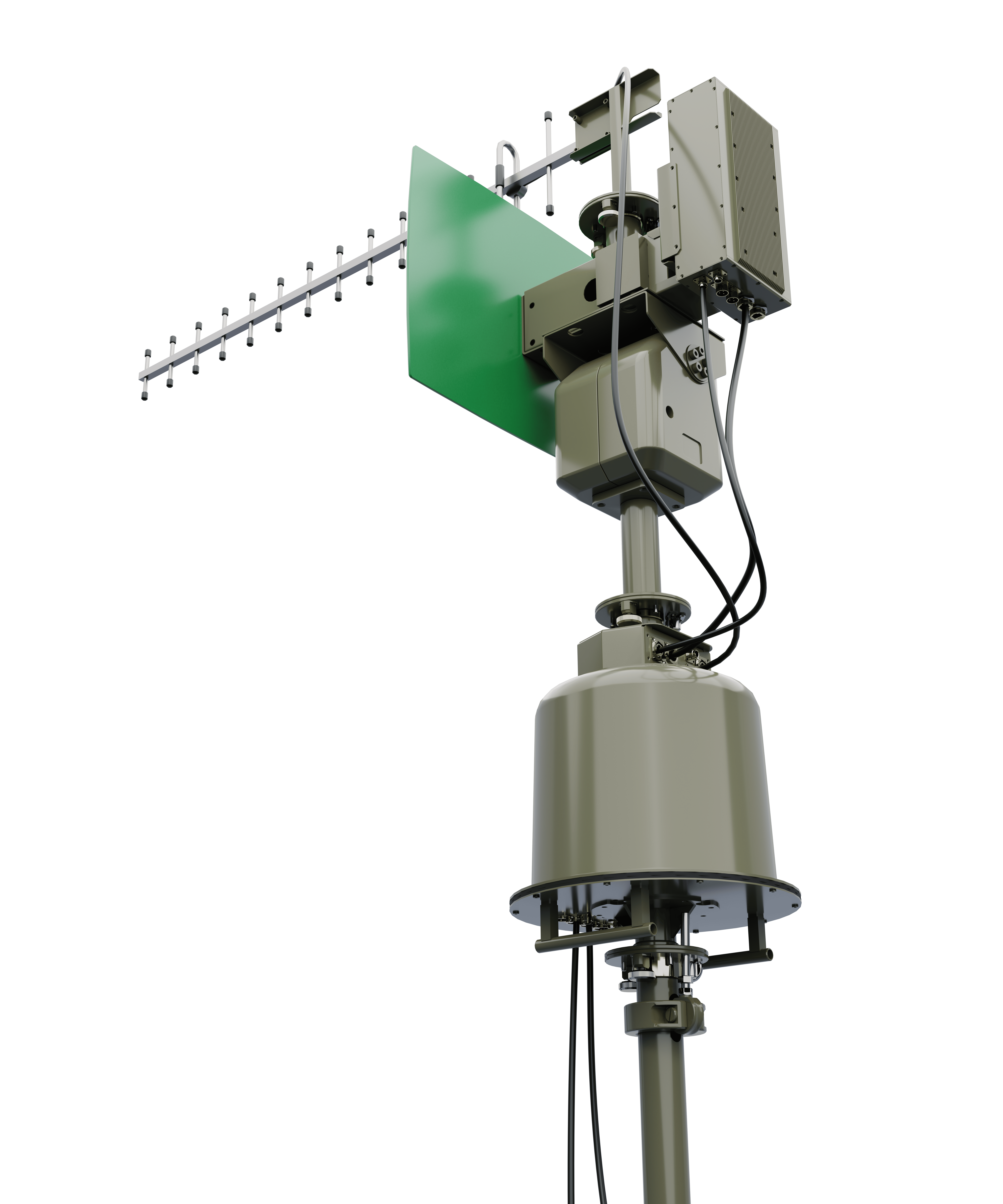

Антенны
Системы наблюдения
Технические характеристики поворотного устройства TL.0009
| Технические характеристики | |
|
Угол поворота по вертикали / по горизонтали
|
20 кг |
|
Скорость поворота по вертикали / по горизонтали
|
0,3 ° |
|
Программируемые положения
|
1 ... 14.8 / 1 ... 40 °/сек |
|
Точность позиционирования
|
+45° ... -90° / 0° ... 360° град |
|
Возможность добавления запрещенной зоны
|
64 |
|
Полезная нагрузка
|
есть |
|
Макс.момент силы поворота в вертикальной плоскости в горизонтальной плоскости
|
1.2 /0.4 |
|
Интерфейс
|
Ethernet/RS-485(опц)/ RS-422(опц) |
|
Интерфейс для настройки
|
WEB |
|
Максимальная скорость обмена по RS
|
115200 б/сек |
|
Количество адресуемых приемников на одной линии передачи RS
|
до 255 шт |
|
Скорость обмена по Ethernet
|
10 / 100 Мбит/с |
| Эксплуатационные характеристики | |
|
Класс защиты
|
IP65 |
|
Масса
|
не более 7 кг |
|
Габариты (ГхШхВ)
|
166,5×134×218,8 мм |
|
Напряжение питания
|
DC 24±10% В |
|
Потребляемая мощность
|
не более 90 Вт |
|
Способ крепления
|
На кронштейн |
|
Рабочая температура эксплуатации: в стандартном исполнении/ в «северном» исполнении
|
- 40 ... + 50 °С |
